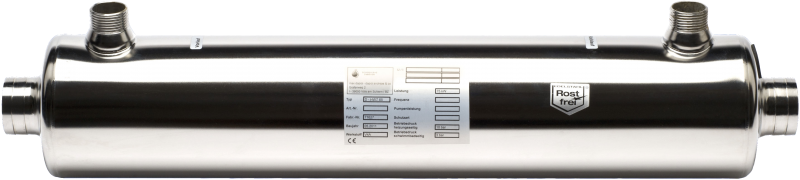

Теплообменник D-HWT 54, корпус и спираль из нерж. стали, 54-63 кВт,

Уточняйте наличие Арт. 100121 (100127)

Цена по запросу

В корзину В корзине

Купить в 1 клик

Описание

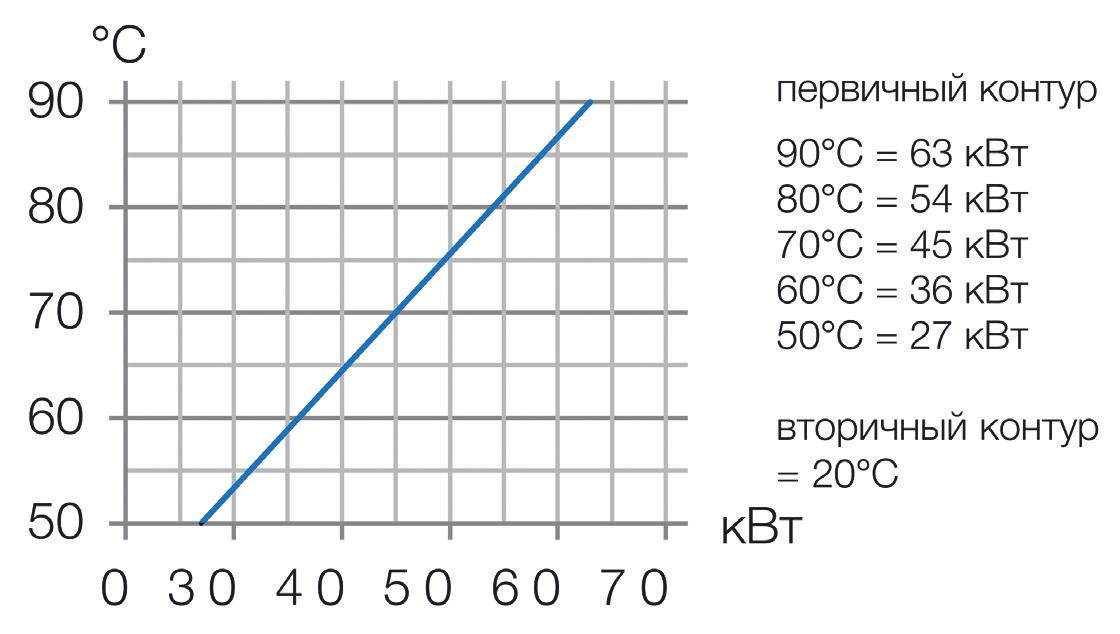

Водоводяные спиральные теплообменники серии D-HWT гарантируют максимальную энергоэффективность при минимальной потере давления и могут использоваться при температурах теплоносителя от 50°C. Графики иллюстируют зависимость реальной мощности теплообменника от температуры теплоносителя.

Изготовлено с использованием запатентованной технологии четырехточечной сварки.

Долговечность устройства гарантируется качеством финишного покрытия: материал проходит процесс протравливания, пассивации и электрополировки внешней поверхности.

Как и все спиральные теплообменники, эти теплообменники либо встраиваются непосредственно в контур бассейна, либо подключаются к нему через обводную систему.

Характеристики

Мощность	63 кВт
Мощность при 90ºC	63 кВт
Разница температур в контурах	70° C = 0,9 кВт/° C
Площадь теплообмена	0,29 м2
Поток, первичный контур	3 м3/ч
Поток, вторичный контур	12 м3/ч
Гидравлическое сопротивление, первый контур	0,20 бар
Гидравлическое сопротивление, второй контур	0,16 бар
Максимальное рабочее давление, первый контур	10 бар
Максимальное рабочее давление, второй контур	3 бар
Материал	нерж. сталь
Вес	4,5 кг
Объем упаковки	0,0205 м3

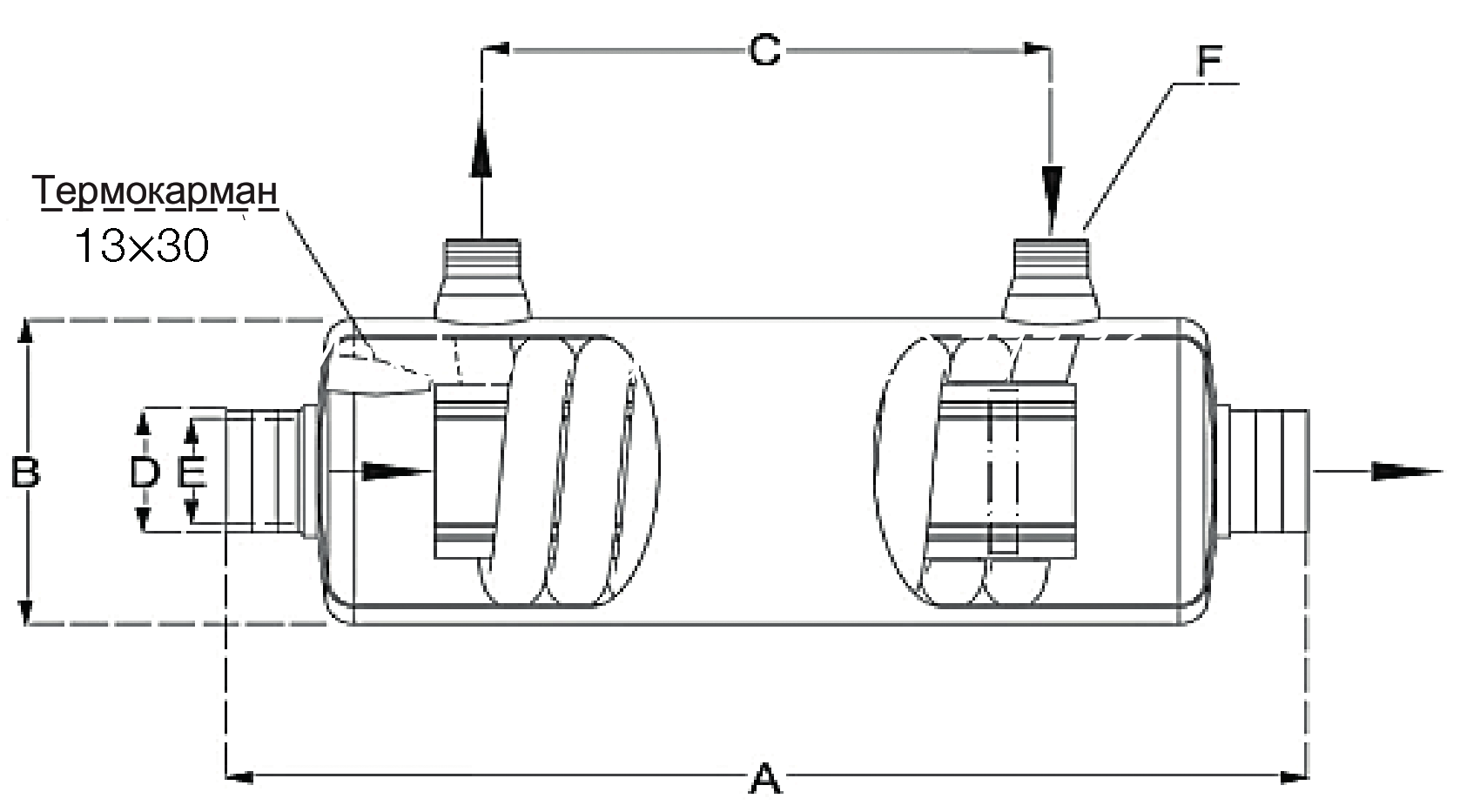

Схема

Артикул

Модель

10 01 21

D-HWT 54

580 мм

D. 125 мм

410 мм

D. 50 мм

1 1/2" ВР

Модель

D-HWT 35

D-HWT 54

Температура воды в бассейне

20°C

24°C

28°C

20°C

24°C

28°C

Мощность

42 кВт

39,5 кВт

37 кВт

63 кВт

59,4 кВт

55,8 кВт

Перв. конт., вх/вых

90/71,4°C

90/72,5°C

90/73,6°C

90/71,4°C

90/72,4°C

90/73,5°C

Втор. конт., вх/вых

20/23,6°C

24/27,4°C

28/31,2°C

20/24,53°C

24/28,28°C

28/32,03°C

Мощность

36 кВт

33,5 кВт

31 кВт

54 кВт

50,4 кВт

46,8 кВт

Перв. конт., вх/вых

80/64°C

80/65,2°C

80/66,3°C

80/64,1°C

80/65,2°C

80/66,2°C

Втор. конт., вх/вых

20/23°C

24/26,9°C

28/30,7°C

20/23,88°C

24/27,63°C

28/31,38°C

Мощность

30 кВт

27,5 кВт

25 кВт

45 кВт

41,4 кВт

37,8 кВт

Перв. конт., вх/вых

70/56,8°C

70/58°C

70/59°C

70/56,8°C

70/57,9°C

70/58,9°C

Втор. конт., вх/вых

20/22,6°C

24/26,4°C

28/30,2°C

20/23,23°C

24/26,98°C

28/30,73°C

Мощность

24 кВт

21,5 кВт

19 кВт

36 кВт

32,4 кВт

28,8 кВт

Перв. конт., вх/вых

60/49,5°C

60/50,6°C

60/51,7°C

60/49,5°C

60/50,5°C

60/51,6°C

Втор. конт., вх/вых

20/22,1°C

24/25,8°C

28/29,6°C

20/22,58°C

24/26,33°C

28/30,08°C

Мощность

18 кВт

15,5 кВт

13 кВт

27 кВт

23,4 кВт

19,8 кВт

Перв. конт., вх/вых

50/42,2°C

50/43,2°C

50/44,3°C

50/42,2°C

50/43,2°C

50/44,2°C

Втор. конт., вх/вых

20/21,5°C

24/25,3°C

28/29,1°C

20/21,93°C

24/25,68°C

28/29,43°C

Документы

Инструкция на теплообменник MAX DAPRA

3.9 Мб
