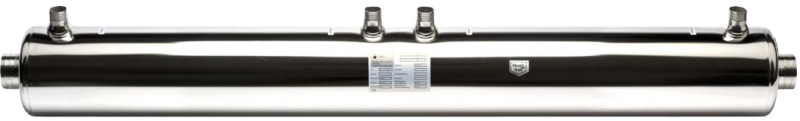

Теплообменник D-HWT 182, корпус и спираль из нерж. стали, 182-259 кВт,

Уточняйте наличие Арт. 100105 (100131)

Цена по запросу

В корзину В корзине

Купить в 1 клик

Описание

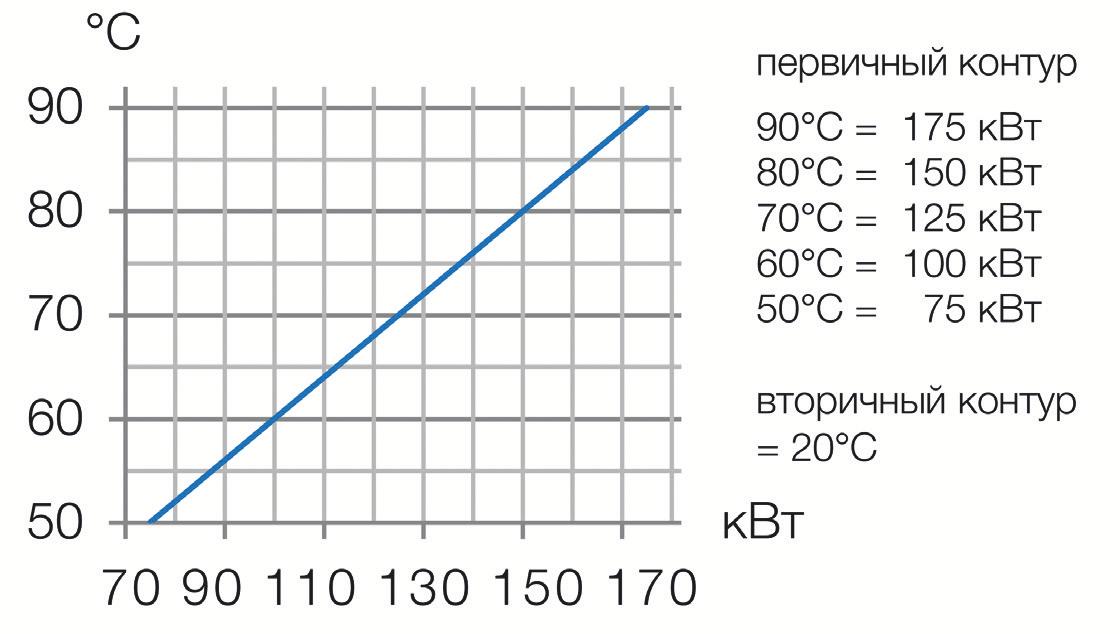

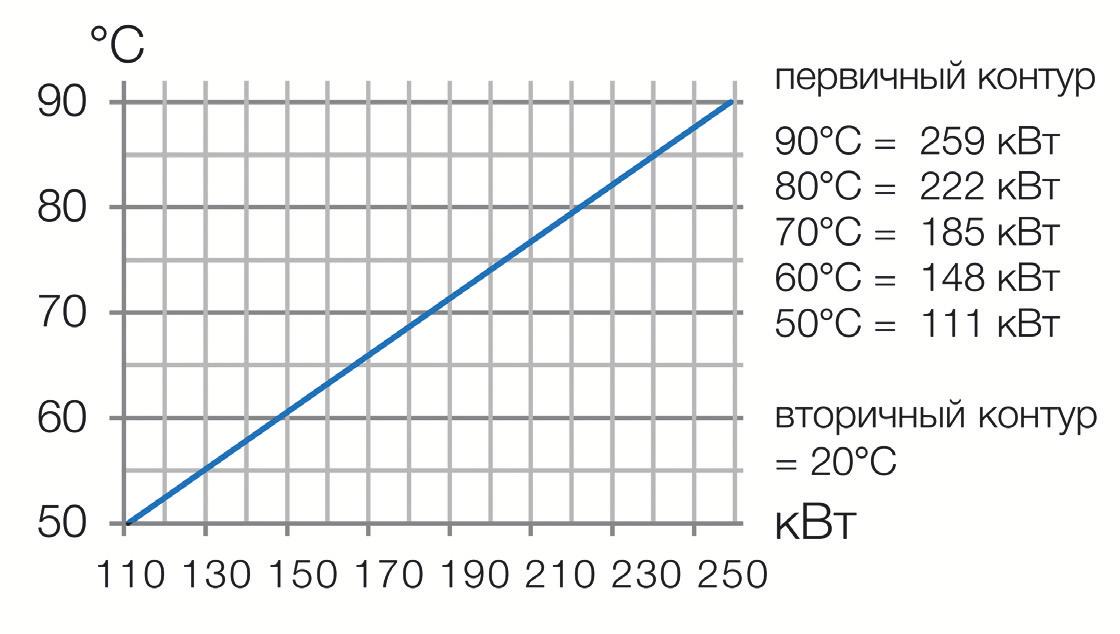

Водоводяные спиральные теплообменники серии D-HWT гарантируют максимальную энергоэффективность при минимальной потере давления и могут использоваться при температурах теплоносителя от 50°C. Графики иллюстируют зависимость реальной мощности теплообменника от температуры теплоносителя.

Изготовлено с использованием запатентованной технологии четырехточечной сварки.

Долговечность устройства гарантируется качеством финишного покрытия: материал проходит процесс протравливания, пассивации и электрополировки внешней поверхности.

Как и все спиральные теплообменники, эти теплообменники либо встраиваются непосредственно в контур бассейна, либо подключаются к нему через обводную систему.

Характеристики

Мощность	259 кВт
Мощность при 90ºC	259 кВт
Разница температур в контурах	70° C = 3,7 кВт/° C
Площадь теплообмена	0,99 м2
Поток, первичный контур	2х4,3 м3/ч
Поток, вторичный контур	25 м3/ч
Гидравлическое сопротивление, первый контур	0,44 бар
Гидравлическое сопротивление, второй контур	0,8 бар
Максимальное рабочее давление, первый контур	10 бар
Максимальное рабочее давление, второй контур	3 бар
Материал	нерж. сталь
Вес	16 кг
Объем упаковки	0,0460 м3

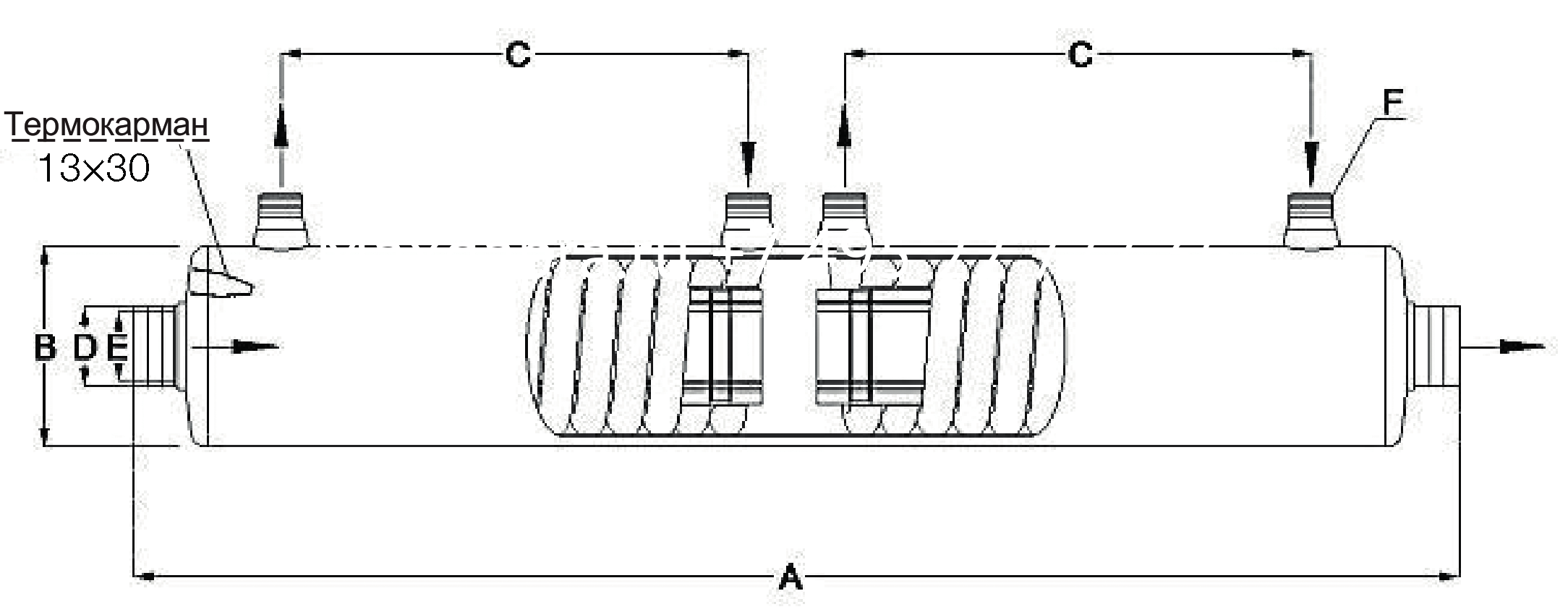

Схема

Артикул

Модель

10 01 05

D-HWT 182

1370 мм

D. 160 мм

530 мм

D. 63 мм

2" ВР

Модель

D-HWT 122

D-HWT 182

Температура воды в бассейне

20°C

24°C

28°C

20°C

24°C

28°C

Мощность

175 кВт

165 кВт

155 кВт

259 кВт

244,2 кВт

229,4 кВт

Перв. конт., вх/вых

90/70,6°C

90/71,7°C

90/72,8°C

90/63,3°C

90/64,8°C

90/66,4°C

Втор. конт., вх/вых

20/27,5°C

24/31,1°C

28/34,7°C

20/28,9°C

24/32,4°C

28/35,9°C

Мощность

150 кВт

140 кВт

130 кВт

222 кВт

207,2 кВт

192,4 кВт

Перв. конт., вх/вых

80/63,4°C

80/64,5°C

80/65,6°C

80/57,2°C

80/58,7°C

80/60,2°C

Втор. конт., вх/вых

20/26,4°C

24/30°C

28/33,6°C

20/27,6°C

24/31,1°C

28/34,6°C

Мощность

125 кВт

115 кВт

105 кВт

185 кВт

170,2 кВт

155,4 кВт

Перв. конт., вх/вых

70/56,3°C

70/57,4°C

70/58,5°C

70/51°C

70/52,6°C

70/54,1°C

Втор. конт., вх/вых

20/25,4°C

24/29°C

28/32,6°C

20/26,4°C

24/29,9°C

28/33,4°C

Мощность

100 кВт

90 кВт

80 кВт

148 кВт

133,2 кВт

118,4 кВт

Перв. конт., вх/вых

60/49°C

60/50,1°C

60/51,2°C

60/44,9°C

60/46,4°C

60/47,9°C

Втор. конт., вх/вых

20/24,3°C

24/27,9°C

28/31,5°C

20/25,1°C

24/28,6°C

28/32,1°C

Мощность

75 кВт

65 кВт

55 кВт

111 кВт

96,2 кВт

81,4 кВт

Перв. конт., вх/вых

50/41,8°C

50/42,9°C

50/44°C

50/38,7°C

50/40,2°C

50/41,7°C

Втор. конт., вх/вых

20/23,2°C

24/26,8°C

28/30,4°C

20/23,8°C

24/27,3°C

28/30,8°C

Документы

Инструкция на теплообменник MAX DAPRA

3.9 Мб
