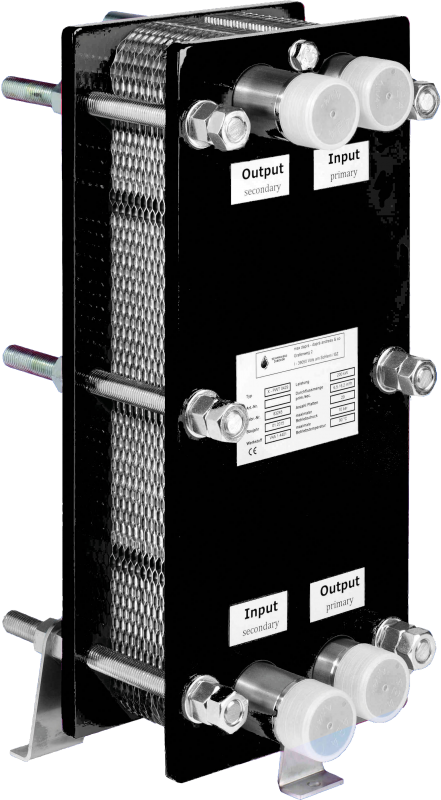

Пластинчатые теплообменники серии X-PWT рассчитаны для работы при температуре 60°С или 70°С и имеют рабочий диапазон мощности от 40 до 300 кВт. Пластинчатые низкотемпературные теплообменники серии G-PWT рассчитаны для работы при температуре 55°С и доступны по запросу в мощностях 32, 55, 75, 100 и 120 кВт.
По запросу возможна поставка теплообменников с пластинами из титана.
| Макс. рабочая температура | 90°C |
| Макс. рабочее давление | 10 бар |
| Поток, первичный контур | 5,4 м3/ч |
| Поток, вторичный контур | 5,3 м3/ч |
| Гидравлическое сопротивление, первый контур | 0,23 бар |
| Гидравлическое сопротивление, второй контур | 0,25 бар |
| Материал | титан |
| Вес | 27 кг |
| Число пластин | 23 |
| Площадь | 0,86 м2 |
Схема
| Артикул | Артикул AISI | Артикул Ti | A | B | C | D | E | H1 / F | H2 / G | J |
| X-PWT 423 | 10 14 06 | 10 14 30 | 200 мм | 460 мм | 69 мм | 380 мм | 110 мм | 1 1/4"х50х40 | 1 1/4" / 40 мм | 67 мм |
