  • Теплообменник D-NWT 18, низкотемпературный, корпус и спираль из нерж. стали, 18-30 кВт, 100106
В наличии Арт. 100106

Цена по запросу
В корзину В корзине
Купить в 1 клик
  • Описание
  • Характеристики
  • Документы
Описание

Водоводяные спиральные теплообменники низкотемпературной серии D-NWT гарантируют максимальную энергоэффективность при минимальной потере давления и могут использоваться для холодных котлов при температурах теплоносителя от 30°C.

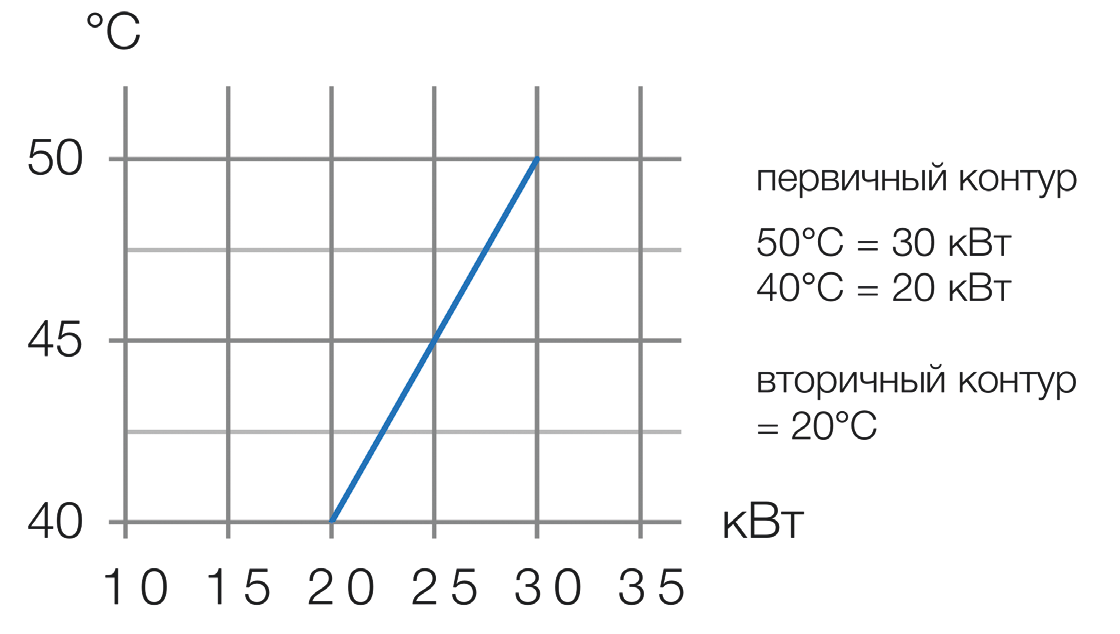

Графики иллюстируют зависимость реальной мощности теплообменника от температуры теплоносителя.

Изготовлено с использованием запатентованной технологии четырехточечной сварки.

Долговечность устройства гарантируется качеством финишного покрытия: материал проходит процесс протравливания, пассивации и электрополировки внешней поверхности.

Как и все спиральные теплообменники, эти теплообменники либо встраиваются непосредственно в контур бассейна, либо подключаются к нему через обводную систему.

Характеристики
Мощность 30 кВт
Мощность при 90ºC 30 кВт
Разница температур в контурах 30° C = 1 кВт/° C
Площадь теплообмена 0,35 м2
Поток, первичный контур 2 м3/ч
Поток, вторичный контур 10 м3/ч
Гидравлическое сопротивление, первый контур 0,12 бар
Гидравлическое сопротивление, второй контур 0,18 бар
Максимальное рабочее давление, первый контур 10 бар
Максимальное рабочее давление, второй контур 3 бар
Материал нерж. сталь
Вес 6 кг
Объем упаковки 0,0205 м3

Схема

Артикул Модель A B C D E F
10 01 06 D-NWT 18 680 мм D. 125 мм 495 мм D. 50 мм 1 1/2" ВР 1"

Модель D-NWT 18 D-NWT 35
Температура воды в бассейне 20°C 24°C 28°C 20°C 24°C 28°C
Мощность 30 кВт 26 кВт 22 кВт 60 кВт 52 кВт 44 кВт
Перв. конт., вх/вых 50/36,9°C 50/38,7°C 50/40,4°C 50/31,3°C 50/33,8°C 50/36,3°C
Втор. конт., вх/вых 20/22,6°C 24/26,2°C 28/29,8°C 20/24,3°C 24/27,7°C 28/31,1°C
Мощность 20 кВт 16 кВт 12 кВт 40 кВт 32 кВт 24 кВт
Перв. конт., вх/вых 40/31,3°C 40/33°C 40/34,8°C 40/27,6°C 40/30°C 40/32,5°C
Втор. конт., вх/вых 20/21,7°C 24/25,3°C 28/29°C 20/22,9°C 24/26,3°C 28/29,7°C
Документы
Инструкция на теплообменник MAX DAPRA
3.9 Мб
