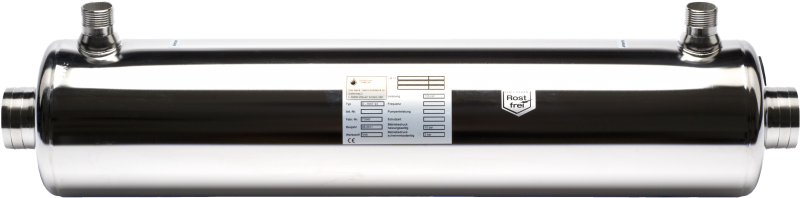

  • Теплообменник D-HWT 93, корпус и спираль из нерж. стали, 93-133 кВт, 100103
В наличии Арт. 100103

Цена по запросу
В корзину В корзине
Купить в 1 клик
  • Описание
  • Характеристики
  • Документы
Описание

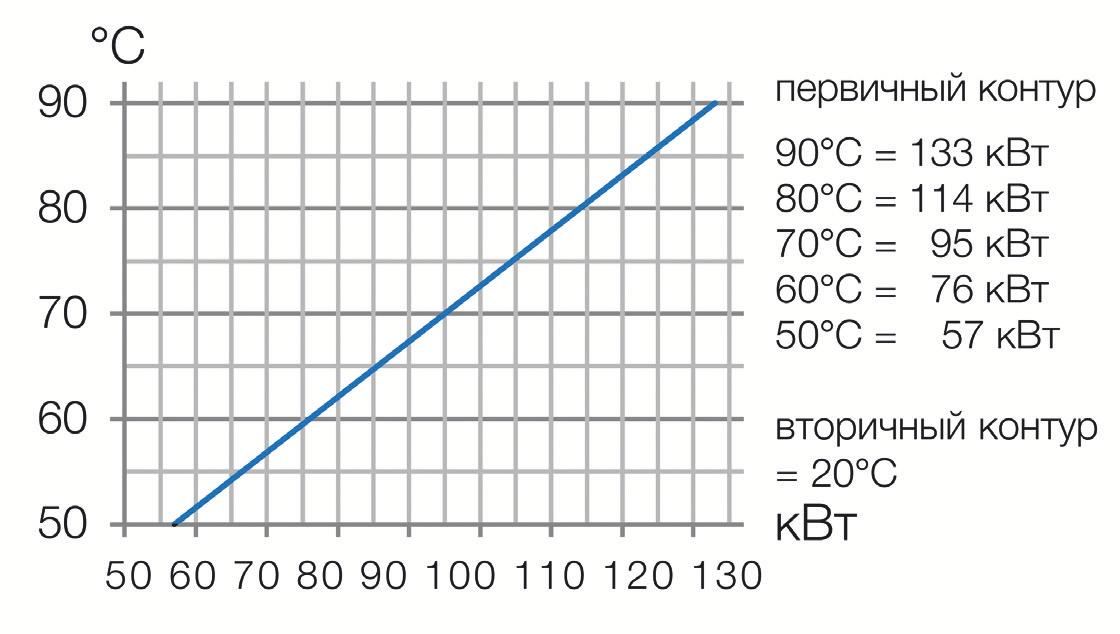

Водоводяные спиральные теплообменники серии D-HWT гарантируют максимальную энергоэффективность при минимальной потере давления и могут использоваться при температурах теплоносителя от 50°C. Графики иллюстируют зависимость реальной мощности теплообменника от температуры теплоносителя.

Изготовлено с использованием запатентованной технологии четырехточечной сварки.

Долговечность устройства гарантируется качеством финишного покрытия: материал проходит процесс протравливания, пассивации и электрополировки внешней поверхности.

Как и все спиральные теплообменники, эти теплообменники либо встраиваются непосредственно в контур бассейна, либо подключаются к нему через обводную систему.

Характеристики
Мощность 133 кВт
Мощность при 90ºC 133 кВт
Разница температур в контурах 70° C = 1,9 кВт/° C
Площадь теплообмена 0,56 м2
Поток, первичный контур 4 м3/ч
Поток, вторичный контур 15 м3/ч
Гидравлическое сопротивление, первый контур 0,44 бар
Гидравлическое сопротивление, второй контур 0,22 бар
Максимальное рабочее давление, первый контур 10 бар
Максимальное рабочее давление, второй контур 3 бар
Материал нерж. сталь
Вес 9 кг
Объем упаковки 0,0260 м3

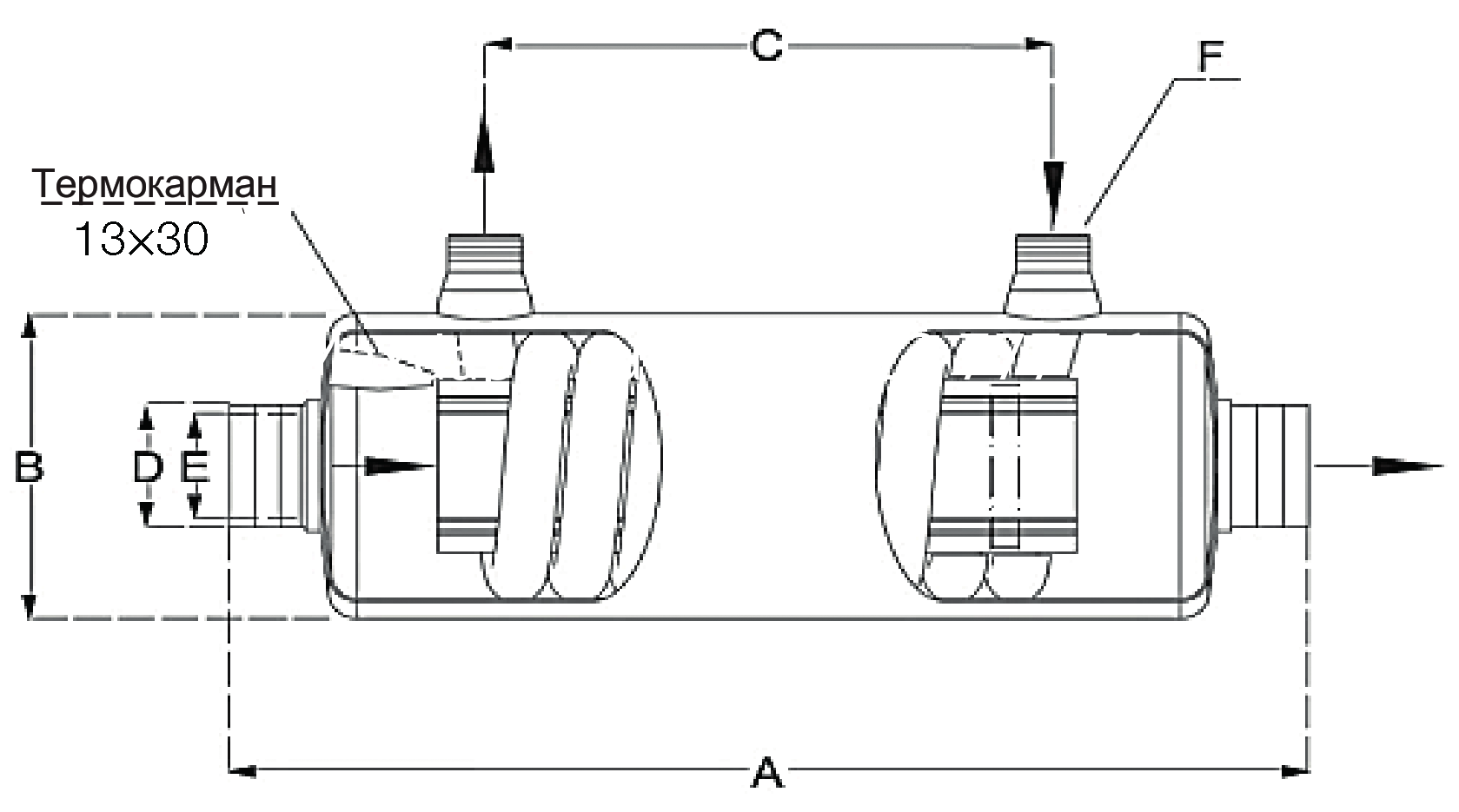

Схема

Артикул Модель A B C D E F
10 01 03 D-HWT 93 780 мм D. 160 мм 590 мм D. 63 мм 2" ВР 1"
Модель D-HWT 65 D-HWT 93
Температура воды в бассейне 20°C 24°C 28°C 20°C 24°C 28°C
Мощность 84 кВт 79,2 кВт 74,4 кВт 133 кВт 125,4 кВт 117,8 кВт
Перв. конт., вх/вых 90/65,2°C 90/66,6°C 90/68°C 90/60,5°C 90/62,2°C 90/63,9°C
Втор. конт., вх/вых 20/26°C 24/29,7°C 28/33,4°C 20/27,65°C 24/31,2°C 28/34,8°C
Мощность 72 кВт 67,2 кВт 62,4 кВт 114 кВт 106,4 кВт 98,8 кВт
Перв. конт., вх/вых 80/58,8°C 80/60,2°C 80/61,6°C 80/54,8°C 80/56,5°C 80/58,2°C
Втор. конт., вх/вых 20/25,2°C 24/28,8°C 28/32,5°C 20/26,55°C 24/30,12°C 28/33,7°C
Мощность 60 кВт 55,2 кВт 50,4 кВт 95 кВт 87,4 кВт 79,8 кВт
Перв. конт., вх/вых 70/52,4°C 70/53,8°C 70/55,2°C 70/49,1°C 70/50,8°C 70/52,5°C
Втор. конт., вх/вых 20/24,3°C 24/28°C 28/31,6°C 20/25,45°C 24/29°C 28/32,6°C
Мощность 48 кВт 43,2 кВт 38,4 кВт 76 кВт 68,4 кВт 60,8 кВт
Перв. конт., вх/вых 60/46°C 60/47,4°C 60/48,8°C 60/43,3°C 60/45°C 60/46,7°C
Втор. конт., вх/вых 20/23,4°C 24/27,1°C 28/30,8°C 20/24,35°C 24/27,9°C 28/31,5°C
Мощность 36 кВт 31,2 кВт 26,4 кВт 57 кВт 49,4 кВт 41,8 кВт
Перв. конт., вх/вых 50/39,5°C 50/40,9°C 50/42,3°C 50/37,5°C 50/39,2°C 50/40,9°C
Втор. конт., вх/вых 20/22,6°C 24/26,2°C 28/29,9°C 20/23,3°C 24/26,8°C 28/30,3°C
Документы
Инструкция на теплообменник MAX DAPRA
3.9 Мб
